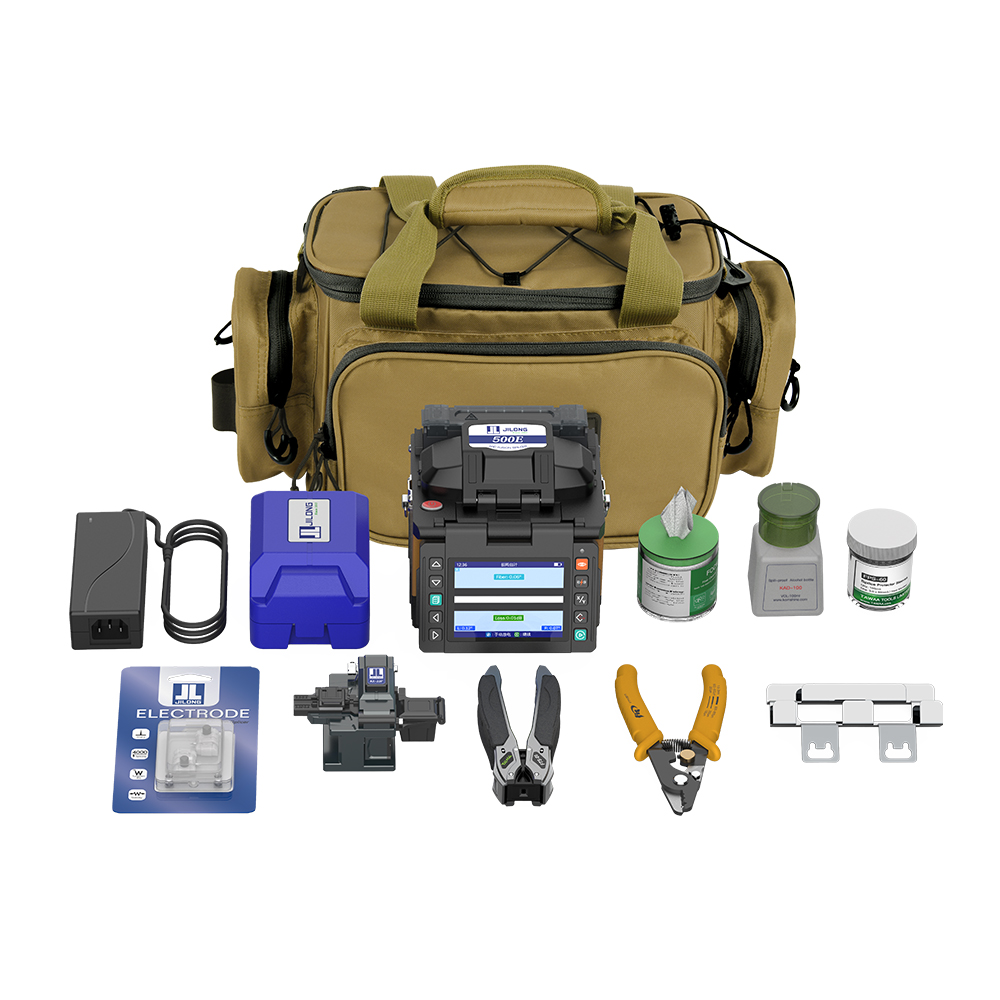

Empalmador de fusión de fibra 500E Mini FTTx

Categoría: Empalmador de fusión de fibra óptica

Documentos Catálogo Tutorial VR

Características principales

· Alta eficiencia, versátil, liviano, portátil · Vida útil del electrodo de aproximadamente 5000 veces (reemplazable) · Diseño de banco de trabajo a gran altitud · Soldadura y calentamiento automáticos completamente automáticos · Accesorio especial tres en uno · Reemplazo innovador de varillas de electrodos sin herramientas · Tres años de garantía · Totalmente cargado para soportar 120 empalmes + calefacción

Productos Recomendados

Describir
Parámetro
Descargar
Tutori
Configuración

Empalmador de fusión de fibra 500E Mini FTTx

Categoría: Empalmador de fusión de fibra óptica

Solicitar presupuesto

Consulta en linea

+54 1135692774

Características

Empalmador de fusión de fibra óptica FTTX completo
● Alineación de revestimientos con cuatro motores
● Máquina ideal, económica, portátil y de pequeño tamaño
● Altamente adaptable al entorno de uso
Diseño de cuerpo humanizado.
● Cuerpo pequeño y diseño liviano
● Tamaño pequeño y diseño de palma
● Fácil de transportar y operar en cualquier momento
Diseño de banco de trabajo para trabajos aéreos
● Adecuado para operaciones a gran altitud
● Competente para operaciones convencionales en cualquier entorno en tierra
Aplicación multiescenario
● Fibra óptica FTTx hasta el hogar
● Monitoreo de seguridad
● Ingeniería de instalación y mantenimiento
Tanque de enfriamiento de doble capa con actualización de rodamientos
● Diseño de doble capa
● 2 veces más capacidad de carga que los convencionales
Expansibilidad - consola de cuchillas de corte
● Aplicable a una variedad de cuchillas de corte
● Se puede colocar un tanque de enfriamiento
● Altamente escalable (esta mesa de operaciones debe comprarse por separado)
Instalación sin herramientas de varillas de electrodos
● La vida útil del electrodo es de aproximadamente 5000 veces
● La varilla del electrodo se puede desmontar fácilmente sin herramientas
● Cuando los tiempos de soldadura son demasiado altos y la pérdida es demasiado grande, reemplace la varilla del electrodo lo antes posible
soldadura automática 8s
● Empalme de cuatro motores
● Alineación de núcleos
● Valores típicos (en modo rápido monomodo)
(Afectado por el estado de uso de la batería y el entorno operativo)
Calentamiento automático 18s
● El tiempo de calentamiento se puede ajustar
● Tubo termorretráctil de 40 mm en modo rápido (se ve afectado por el estado de uso de la batería y el entorno operativo)
Accesorio universal 3 en 1
● línea de jersey
● coleta
● línea de cuero
● fibra desnuda

parametros del producto

método de alineación	Alineación del núcleo
Tipo de fibra aplicable	SM (UIT-T G.652 y G.657) / MM (UIT-T G.651) / DS (UIT-T G.653) / NZDS (UIT-T G.655)
tipo de fibra	0,25~3,0 mm / cable de cuero
Accesorio de fibra	Luminaria universal reemplazable, luminaria SOC (opcional)
Diámetro de fibra	Diámetro del revestimiento: 80-150um, diámetro del revestimiento: 100~1000um
longitud de corte	8-16mm
Modo de empalme	Máximo 128 grupos
pérdida de empalme	SM: 0,02 dB / MM: 0,01 dB / DS: 0,4 dB / NZDS: 0,04 dB / G.57: 0,02 dB ①
pérdida de retorno	>>60dB
tiempo de soldadura	6 segundos (modo rápido SM G652)
Estimación de pérdidas	tener
tiempo de calentamiento	16 segundos (SM G652 250pm 40mm caja rápida de tubo termorretráctil) ajustable por el usuario
Longitud termorretráctil aplicable	20 mm, 30 mm, 40 mm, 50 mm, 60 mm
modo de calefacción	Máximo 32 grupos
capacidad de la batería	Batería de carpa de 5200 mAh, cada carga admite alrededor de 300 empalmes + calentamiento ②
Vida útil del electrodo	Cerca de 5000 descargas ③
iniciar automáticamente	Soldadura / Calefacción
Calibración de descarga automática	Corrección automática según la temperatura ambiente y los cambios de presión del aire
almacenamiento de resultados	10.000 juegos de datos de soldadura o 2000 juegos de imágenes de soldadura
Prueba de tracción	1.96~2.25N
condiciones de operación	Altitud: 0~5000 metros, humedad relativa: 0~95 %, -20~50 ”C, velocidad máxima del viento: 15 m/s
condiciones de almacenaje	Humedad relativa 0~95%, -20~60C temperatura
pantalla de visualización	Pantalla LCD de alta definición de 5,0" pulgadas
Acercar y mostrar	X,Y,XY,X/Y: aumento de 320 veces
fuente de alimentación	CA 100-240 V, CC 9-14 V
puerto	USB2.0
Peso del anfitrión	1,6 kg sin batería / 1,9 kg con batería
Tamaño del anfitrión	138H x 160W x 150D mm (incluido el tope de goma)
